光伏系統測試分類有哪些?一文詳解
09-06 08:28
9526

發布時間:2022年07月07日                    作者:德國GMC-I高美測儀(上海電勵士)

光伏系統測試分類:

檢查

DC 系統-防絕緣故障的效應的保護

       c)安裝了 PV 陣列接地絕緣電阻檢測和警報系統。

       d)安裝了 PV 陣列接地剩余電流監測檢測和警報系統。

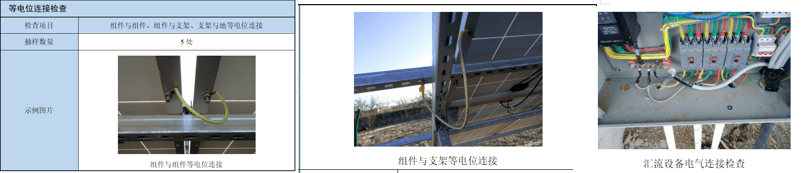

DC 系統-接地和連接裝置

光伏系統接地和連接裝置

本標準將光伏系統的測試分成了3個序列,如下:

一、1類測試:--絕緣電阻測試儀

    AC 側      按 IEC 60364-6 的要求對所有 AC 電路測試

    DC 側      a)保護性接地和等電位連接導體的連續性。

                    b)極性測試。

                    c)匯流箱測試。

                    d)串開路電壓測試。

                    e)串電路電流測試(短路或操作)。

                    f)功能性測試。

                    g)DC 電路的絕緣電阻。

a ) 保護性接地和等電位連接導體的連續性

如果在直流側安裝保護接地和/或等電位連接導體,例如陣列框架的連接,應對所有這種導體進行電氣連續性試驗。還應驗證與主接地端子的連接。

b ) 極性測試

所有直流電纜的極性應使用合適的試驗設備進行驗證。一旦確認 極性,應檢查電纜,以確保其正確識別并正確連接到系統設備,如開關設備或逆變器。

c )匯流箱測試

匯流箱測試的目的是確保在組合箱處互連的所有串正確連接

d )開路電壓測試(與期望值在5%以內)

e )  短路電流測試(串與串間或與期望值在5%以內)

f )功能測試(逆變器或開關柜的測試)

g )絕緣電阻測試(正對地、負對地、短路對地)

       10KW光伏陣列

        >10KW陣列

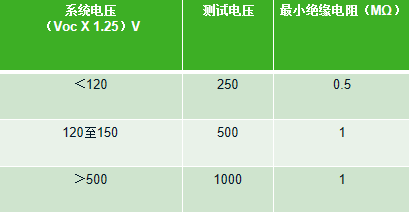

絕緣電阻測試參數

二、2類測試:

    a)串 I-V 曲線測試

         在開始測試之前應檢查輻照度水平以確保它們在陣列平面內大于400W/ m2 。

         測量值應在被測模塊的規定功率容差內(并且在IV曲線測試設備的準確度內)。

    b)IR 檢查(紅外攝像機檢查)

         檢測在現場操作的 PV 模塊中的異常溫度變化。

三、附加測試:

    a) 接地電壓- 電阻接地系統。

          該測試用于評估使用高阻抗(電阻)接地連接的系統。測試程序由制造商提供

    b)阻斷二極管測試。

    c) 濕絕緣測試

    d)遮光評價

上述三類測試測試標準總結:

       1類測試——適用于所有系統的Z低要求的測試;

       2類測試——在1類測試全部已進行的情況下進行的擴展測試序列;

       附加測試——在特殊情況下才需要進行的其它測試。
