24小時全天候EL測試儀系統構成以及測試原理!一文講解
09-14 07:10
10204

發布時間:2022年05月07日                   作者:德國GMC-I高美測儀(上海電勵士)

全天候EL測試儀Daysy EL——系統構成介紹:

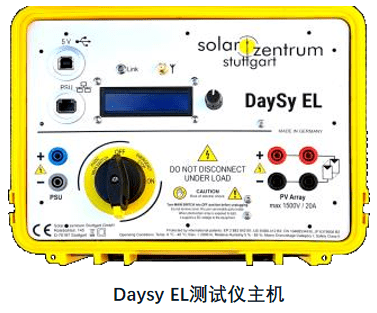

Daysy EL測試儀主機


Daysy EL測試儀主機參數介紹:

輸出功率:1500V/20A

作用:DC轉換為高頻脈沖信號

附件:GPS天線,相機觸發裝置,MC4線,USB線等附件

供電:100 – 240 Vac

重量:5KG

尺寸:20x15x10 cm

防護:IP 54

EL測試儀主機

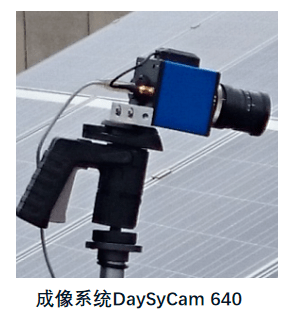

光伏測試儀成像系統DaySyCam 640參數介紹:

圖像分辨率:640×512

作用:EL信號捕捉、傳輸、處理

光學傳感器:InGaAs

核心技術:頻率鎖相

系統包含:

      圖像處理套件

       8 mm鏡頭

       12mm鏡頭

       16mm鏡頭

       14寸戶外三防筆記本

       相機和筆記本三腳架等

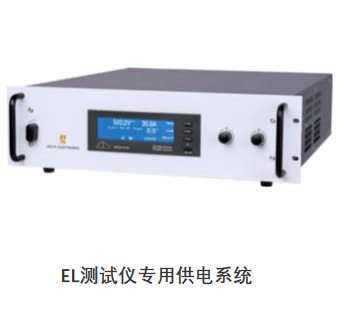

EL測試儀專用供電系統


EL測試儀專用供電系統參數介紹:

Z大功率:3.3kW/15kW

作用:由Daysy EL主機聯控,提供高穩定直流信號,經變頻后為組件注入方向電壓

供電:

      3.3kW 單相或三相180-528 V AC (48-62 Hz)

     15kW  三相342-528 V AC (48-62 Hz)

重量:

     3.3kW 24Kg   15kW  31Kg

尺寸:

     3.3kW 60x60x20 cm  15kW  90x60x25 cm

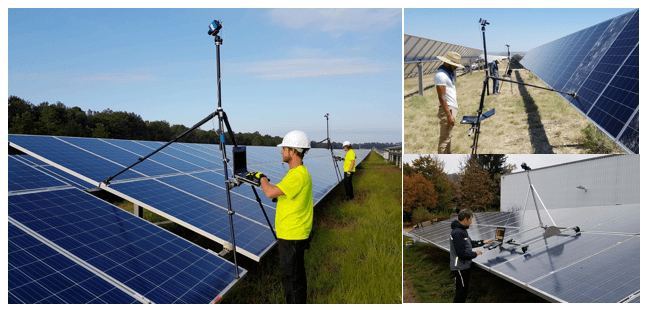

光伏組件測試


供電備選方案:皮卡+柴發

適用于超大規模電站,EL測試儀供電單元無法取電的情況

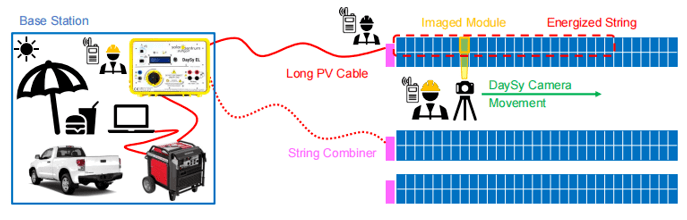

光伏組件測試系統

Daysy-EL系列光伏檢測儀與其它EL產品設備技術對比:


技術對比

其它EL

Daysy-EL

光學傳感器

CCD

InGaAs

使用環境

夜晚或帳篷內

24小時全天

供電電源

蓄電池(無法控制電壓電流)

3.3kw-15kW高精度程控直流源

注入信號

直流

調制脈沖

24小時測試量

200-300塊

3000塊

圖片顏色

灰色

黃色(可變)

顯示設備

平板

戶外三防筆記本

成像原理

CCD/CMOS

頻率鎖相技術

電壓電流

1000v 10A以內

1500V 20A


全天候EL測試儀Daysy-EL測試原理:


EL光伏測試儀全稱為Electroluminescence,中文翻譯為電致發光。其原理是給光伏組件施加正向偏壓,組件內部電子在價帶與導帶間躍遷導致發光,被EL相機采集并轉換成圖像。

EL光伏測試儀工作原理

市場上夜用EL相機采用廉價的CCD傳感器,只能在無光或暗光環境下測量,Daysy-EL光伏測試儀采用了InGaAs傳感器,配合技術的濾波及鎖相原理,可以24小時對EL進行測試,是目前市場上已知的W一可以實現全天EL測試的設備。

24小時EL測試

全天候EL光伏電站測試儀測試步驟如下所示:

EL光伏測試儀測試步驟
