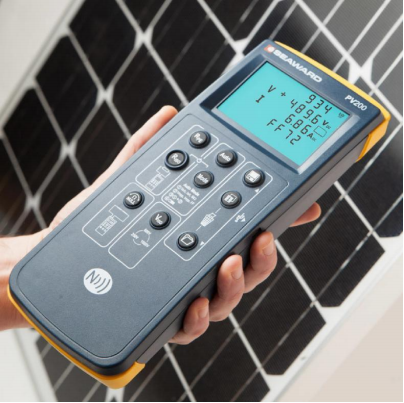

Seaward PV200光伏測試儀常見問題解答:

1. 問：我已將 PV200 和 Survey 200R 配對，但為什么看不到 PV200 的輻照度值？

答：將 Survey 200R 置于“傳輸”模式，同時按住 Survey 200R 上的按鈕 1 和 4， Survey 200R 顯示屏左下角會出現一個閃爍的三角形。只要測試人員在有效范圍內， 且輻照度值大于100w/m2，它就會出現在 PV 200 顯示屏的右上角。

2. 問：我的 PV 200/210 在測試時關機太快，我不得不重新開機

答：自動關機功能可以由用戶修改，時間在 1 分鐘到 10 分鐘之間。按照這個 順序進行調整：關閉 PV200/210 。按住 NULL 鍵，然后在按住 NULL 鍵的同時給儀器上電。顯示屏將在第1行顯示“OFF”，在第2行顯示關機時間（以 分鐘為單位）。保持按住 NULL 鍵并按下 Viso 鍵。每次按下 Viso 鍵將增加關閉時間。超過 10 則將時間設置回 1 分鐘。到達所需關機時間后，松開所有按鍵。

3. 問：我的 PV200 顯示錯誤信息“FET”，并聽到雙音聲音

答：在大多數情況下，這意味著內部保護已超出（測試儀測試的電流大于 15A），這通常發生在同時測試多個組串時。在電纜進入匯流箱之前，請確保沒有兩個串并聯連接到“Y”型分路器上。此外，檢查系統是否已經完全隔離，并且在測試期間，任何時候只有一個保險絲被損壞。根據損壞的程度，有時 FET 錯誤只會在連接到組串并按下AUTO測試按鈕時顯示。還會聽到可聽見的嗶嗶聲。如果 FET 在給測試器通電時顯示，而沒有連接到組件，則損壞更嚴重。這兩種情況，測試儀都需要寄回維修。

4. 問：我的 PV 200/210 顯示錯誤信息“ER”后面跟著一個數字？

答：通常指向組件故障（通常是繼電器），用戶無法修復。將設備送回 Seaward 進行進一步檢測。

5. 問：我的 PV 200/210 在 Voc 線上顯示超過 1000V，并且有嗶嗶聲

答：測試儀通過正負極連接檢測 1000V 以上，超出了測試儀的電壓量程。這種情況通常發生在兩串連接在一起，或者合線箱中有不止一個保險絲閉合的情況下。測試按鈕絕對不能按下。應斷開測試儀與組件的連接，并在重新連接之前對系統進行更仔細的視覺檢查。

6. Q: PV200/210 在獲取 I-V 曲線時取了多少個采樣點？

A：我們的測試儀是“自動感應”型儀器。如果它在曲線跟蹤過程中看到圖點值是穩定的，并且是一致的，那么它需要更少的采樣點，并且比像其他一些 I-V 曲線跟蹤器那樣擁有一定數量的采樣點使測試時間更快。如果軌跡看起來不穩 定，測試人員將采取更多的采樣點來繪制準確的曲線。最大采樣點數為 120個。

7. 問：我一直聽說有一個測試 PV 的標準。在與其他幾位安裝人員交談時，有些人說他們遵循了這個標準，有些人則沒有。標準是什么？

答：在英國，所有 PV 安裝者的基本需求是滿足 MCS 要求（對于 50kW 以下的系 統），詳見 DTI 的《建筑物光伏》指南。這與 BS EN 62446:2009 并網 PV 標準基本一致。

本標準概述了 PV 系統文檔、調測測試和檢查的最低要求，保證了系統安裝的安全和質量。該標準包括確保以下方面的具體措施：

—PV 和電源連接已正確連接

—電氣絕緣良好 -保護接地接線應符合要求

—安裝過程中不應損壞電纜

該標準描述了各種電氣測試，以確保太陽能裝置完全符合 MCS 要求。

雖然許多信譽良好、眼光敏銳的太陽能 PV 安裝商認識到標準測試的重要性，但令人嚴重關切的是，一些安裝商未能執行所需的測試，或者充其量只是部分履行了這一義務。

顯然，如果沒有按照 BS EN 62446 進行測試，則該系統將違反 MCS 要求，不應符合并網的條件。這對光伏電站的質量和安全有潛在的嚴重影響。

例如，最近有報道稱，肯特郡的一場房屋火災是由屋頂太陽能 PV 裝置的故障引起的。這反映了美國、法國和澳大利亞的情況，在這些國家，房地產火災和對太陽能 PV 裝置的調查引起了人們對不正確安裝的 PV 系統的特別關注，它們既是火災隱患，也是增加觸電風險的原因。

所有參與太陽能 PV 行業的人都需要對太陽能 PV 系統的正確和適當安裝負責，最近 MCS/Gemserv 關于太陽能 PV 安裝人員能力的咨詢尋求解決這些問題。MCS 將在未來幾周內發布新的指導方針，進一步明確 PV 裝置的測試要求。

然而，解決方案在于確保符合所有相關標準，包括 BS EN62446 的太陽能 PV 測試和文件要求。只有當這種情況發生時，才能向認證機構提供已正確執行的證據，并向客戶保證在其 PV 系統的安裝中遵循了安全的實踐。

8. 問：測試太陽能 PV 裝置需要什么設備？

答：需要進行的測試至少應包括連續性測量、開路電壓、短路電流、絕緣和輻照度

涉及使用 I-V 曲線測試儀、功率分析儀和熱成像儀的其他測試不是強制性的，但對進行某些診斷測試或評估太陽能 PV 系統的不同性能參數有比較好的作用。

因此，很大程度上取決于安裝人員決定他是否希望購買單個設備，還是選擇一個或可能兩個提供組合測試的儀器，以使測量能夠以快速，安全和有效的方式進行。

9. 問：為什么要測量太陽輻照度？

答：光伏組件隨著輻照度水平的變化，功率會有很大的變化。

光伏組件制造商在輻照水平為 1000W/m2 的標準測試條件（STC）下測試的輸出功率。因此，在調試 PV 系統時，有必要在測試其電力輸出的同時測量輻照度水平，以了解它是否在現有輻照度水平下發揮其潛力。如果功率與廠家出廠值不同，必須確定這是由于 PV 裝置故障，還是僅僅因為輻照度與 STC 不同導致的。

IEC 62446 光伏組件測試報告要求同時測量和記錄輻照度，開路電壓（Voc）和短路電流（Isc）。

10. PV200/210 出現故障時，如何斷開連接？

A：注意：在使用 PV200/210 時，必須始終穿著適當的 PPE，包括防電弧閃光保護。

PV200/210 具有多個內部裝置，旨在安全地斷開內部負載與測試中的 PV 系統，然而，在某些故障條件下，負載可能無法內部斷開。在這種情況下，即使 PV200/210 關閉，測試后電流仍將繼續流動。

如果內部負載未能斷開連接，PV200/210 通常會顯示錯誤信息，如“FET”，但如果有任何疑問，應使用單獨的獨立設備（如直流電流鉗）檢查電流流量。

在將 PV200/210 與 PV 系統斷開時應小心，以盡量減少電弧并減少任何損壞的風險。當 PV200/210 連接到 PV 系統時，不要試圖打開任何保險絲，因為這可能導致電弧和保險絲座損壞。

如果懷疑 PV200/210 內部存在故障，則應通過斷開 MC4 連接器處的 PV 測試引線， 將其與 PV 系統斷開。牢牢抓住紅色 PV 測試引線，在 MC4 連接器連接處兩側適當的距離處，迅速將連接器拉開。盡可能快地將連接器分開，將會減少電弧的數量。

如果 PV200/210 在負載下發生故障或斷開連接，應將其送到授權的服務中心進行維修。
